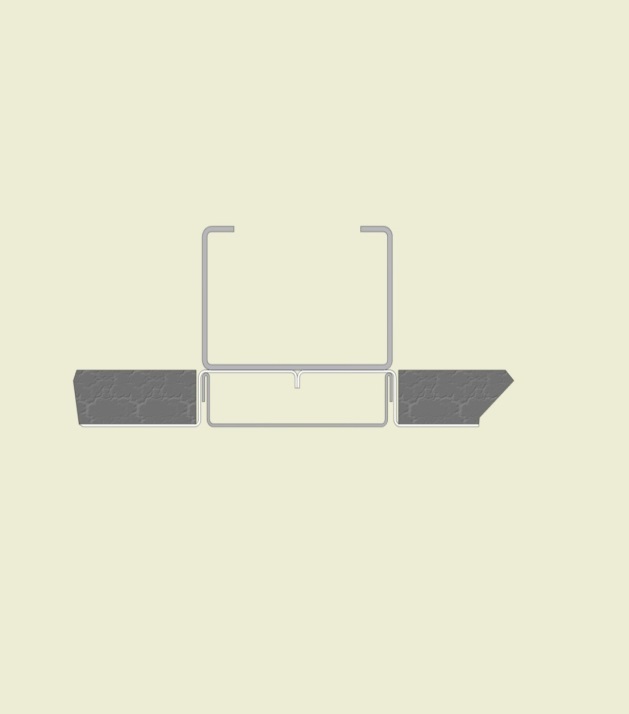

К основной группе конструктивных элементов ЧПП относятся облицовочные панели для чистых помещений. Конструкция облицовочных панелей состоит из однослойного корпуса и опорной конструкции. Корпус панели образует кассета, изготовленная из стального оцинкованного и лакированного листа. Все соединения закрыты вставками, поверхность которых находится в одной плоскости с поверхностью облицовочных панелей. Панели облицовки имеют толщину 16 мм. Для стабилизации прочностных и акустических характеристик поверхности панели с задней стороны к ней наклеивается гипсокартон толщиной 15 мм. В облицовочной панели можно вырезать или просверлить необходимые отверстия. Максимальная ширина облицовочной панели для чистых помещений составляет 1200 мм. Растр стоек принят 600 мм, что определено механическими свойствами гипсокартонных пластин. Отдельные соединения герметизированы и покрыты силиконовой шпаклевкой, что является дополнительной гарантией герметизации наполнителя панелей.

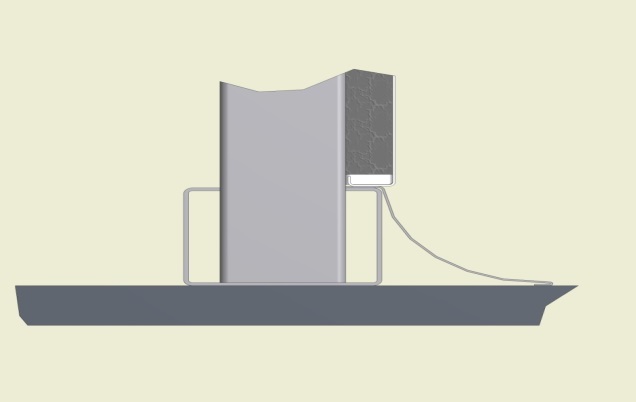

Нижние регулируемые профили опорной конструкции чистых помещений выполняются из оцинкованной стали и крепятся к полу с помощью дюбелей и регулирующих винтов. Неровность пола выравнивается с минимальными допусками и обеспечивается высокая точность монтажа облицовочных панелей для чистых помещений. Несущие элементы устанавливаются со стороны нижнего профиля. Подставки несущих элементов изготовлены в виде U – профилей. В них устанавливаются стойки облицовочных панелей и сами облицовочные панели. Несущие элементы устанавливаются со стороны нижнего профиля. Подставки несущих элементов изготовлены в виде C – профилей. В них устанавливаются стойки облицовочных панелей и сами облицовочные панели.

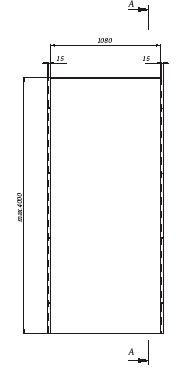

Основные характеристики облицовочных панелей для чистых помещений:
- материал: стальной оцинкованный лист или нержавеющая сталь
- толщина облицовочных панелей – 16 мм
- стандартная монтажная ширина – 1200 мм (по растру стоек)
- максимальная высота панели – 4 м
- оцинкованный стальной лист – 250 г Zn/м2
- объемная масса панели 19-20 кг/м2
- наполнитель панелей: гипсокартон
- цветовое решение RAL9010, RAL9002, или другие по требованию заказчика;
- применимы для чистых производственных помещений с различными классами чистоты от ИСО 3 до ИСО 9.
Система перегородок конструируется из сэндвич панелей с вертикальным установочным каналом (столбиком) шириной 120 мм между каждым элементом. Панельные сэндвич перегородки могут быть сплошные, застекленные или с отверстиями.
